техническая особенность • высокая надежность, замена искусственного труда и высокая рентабельность
Горячая линия：
0379-61292006

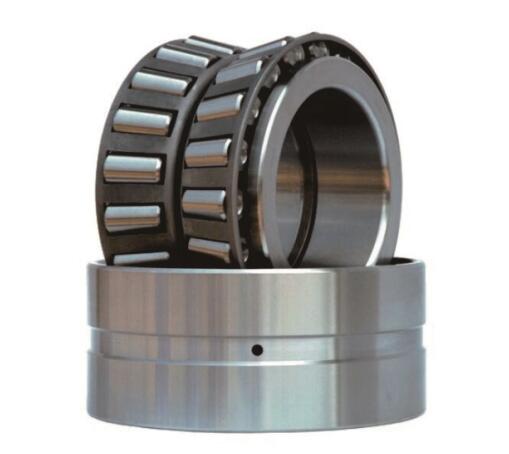

| объект проверки | железнодорожный подшипник | |
|
||
| тип устройства |
|
|

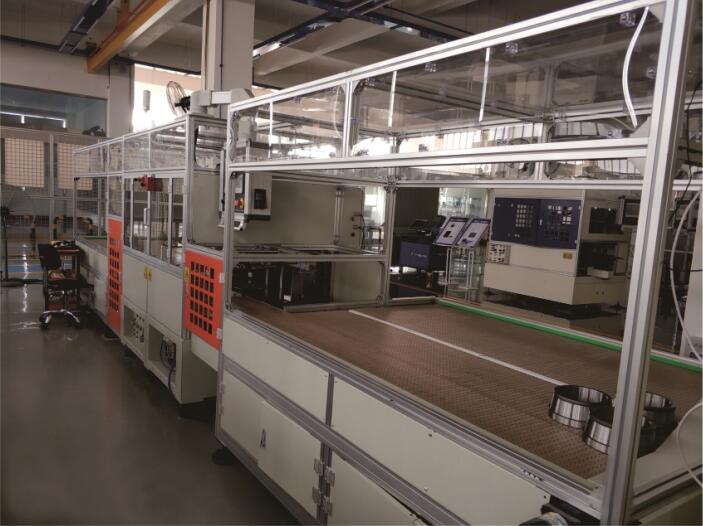

| Название устройства | детектор наружного кольца подшипника | детектор внутренних кругов железнодорожного подшипника |
| тип оборудования | AM-OR302 | AM-IR250 |
| диапазон измерений |
наружный диаметр: Φ 195mm Φ 302mm; Ширина: 143 - 197mm, вес ≤ 26kg; боковой пролет л ≤ 18,115 мм; малый диаметр d ≥ 162,94 мм; между боковой стороной и диаметром L1 ≤ 25,119мм. |
внутренний диаметр Φ 120 мм Φ 165mm внутренний диаметр: Φ 170mm Φ 220мм Ширина: 60 - 100мм, вес < 10kg; односторонний пролет L < 8 мм на двух измеренных местах ската; |
| измерительный параметр |
1. ширина внешнего кольца, параллельное отклонение внешнего круга; 2. размер дорожки на наружном кольце, эллипсоидальность ската на наружном кольце, угол ската на наружном кольце, вертикальная разность колес на наружном шарнире; коаксиальность ската вверх и вниз по наружному кольцу, разность толщины стенки ската по наружному кольцу; средний размер внешнего диаметра наружного кольца, конусность внешнего эллипса, вертикальная разность внешнего диаметра; средний размер внутреннего диаметра зуба, овальность рот внешнего круга, толщина стенок зуба; температура наружных кругов; считывание цифрового кода. |
1. ширина внешнего кольца, параллельное отклонение внешнего круга; 2. размер дорожки на наружном кольце, эллипсоидальность ската на наружном кольце, угол ската на наружном кольце, вертикальная разность колес на наружном шарнире; коаксиальность ската вверх и вниз по наружному кольцу, разность толщины стенки ската по наружному кольцу; средний размер внешнего диаметра наружного кольца, конусность внешнего эллипса, вертикальная разность внешнего диаметра; средний размер внутреннего диаметра зуба, овальность рот внешнего круга, толщина стенок зуба; температура наружных кругов; считывание цифрового кода. |
| основы измерений | принцип сравнительного измерения | |
| способ измерения | электрическое измерение | |
| точность измерений | 1-2 μm | |
| такт работы | ≤60s | ≤45s |
| саморегулирование | автоматическая калибровка нуля по времени или циклу | |
| сортировка | дефектное изделие было удалено в бункер NG, кондиционная продукция была доставлена на процесс укладки. | |
| техническая характеристика | • высокая надежность, замена искусственного труда и высокая рентабельность | |
